滲漏在線監控系統是為監測固定場地的長期密封性而開發的。 由硬件combimodule(接收器/發射器的集成單元)，電柜，中央處理電腦，特制連接纜線和軟件“自動滲漏定位系統”組成的一整套滲漏在線監控系統。MSS 系統符合荷蘭和國際法規AS 6700、BRL-K908/02(探測孔徑大于1mm2)ASTM D7909/14。

一、滲漏在線監控系統概述

1、滲漏定位探測

　　發生泄漏時MSS系統會提供實時報警(有3種選擇：光、聲，以及可以將警報轉移到內部網)，客戶可以在監控器上查看到哪個區域(CombiModule)泄露與否。通過進一步操作，可以查看電腦經過數學計算的滲漏位置。

2、滲漏在線監控系統

　　MSS CombiModules非常耐用，經認證的壽命為100年(和/或與HDPE襯墊的壽命相等)。安裝后可受 擠壓75年，MSS 系統符合荷蘭和國際法規AS 6700、BRL-K908/02(探測孔徑大于1mm2)ASTM D7909/14。

二、TEXPLOR滲漏定位在線監控與滲漏報警與定位系統的組成

　　1. 滲漏在線監控系統是Texplor公司的一款密封系統的滲漏永久監控技術，專利技術獨有的高精度跟蹤測量系統，可以把握電場異常的位置。對比多感應器背景與激發狀態下信號云圖，定位滲漏發生位置。

　　2. 滲漏在線監控系統由中央處理器(中樞電腦)、集成模塊、戶外機柜、纜線等硬件組成。

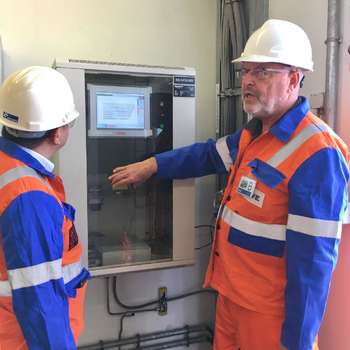

滲漏在線監控系統-中央處理器(中樞電腦)

　　滲漏定位在線監控-集成模塊(信號發射接收一體)

滲漏定位探測-戶外機柜(信號交換)

土工膜滲漏在線監測系統-特質電纜(75年壽命)

滲漏定位在線監控系統工程現場

　　3. 滲漏在線監控系統可耐PH1-14酸堿腐蝕，集成模塊可承受1Mpa的壓力。

　　4. 滲漏在線監控系統每個集成模塊可覆蓋的監控區域大約為3000m2,可對填埋場底部和邊坡實時在線監控，可在線監控單層防滲膜、雙層防滲膜、三層防滲膜的滲漏與否。

　　5. 滲漏在線監控系統定位精度可做到2.5米左右，即監控系統測出的滲漏點和實際滲漏點最多不大于2.5米;MSS在線監控的靈敏度可達1平方毫米，即可探測出的防滲膜孔洞最小可達1mm2。

　　6. 所有安裝在膜上進行，便于維修，可擴展，使用壽命可達100年。

三、滲漏定位在線監控系統原理

　　發生泄漏時MSS系統會提供實時報警(有3種選擇：光、聲，以及可以將警報轉移到內部網)，客戶可以在監控器上查看到哪個區域(CombiModule)泄露與否。通過進一步操作，可以查看電腦經過數學計算的滲漏位置。

　　1. 集成模塊CombiModules包含一個信號發射端和一個接收端。對雙層防滲結構進行永久監控，需要把CombiModule模塊安裝到第一層主防滲膜中，接收端位于兩層防滲結構之間(見上圖，紅色是接收器，藍色是發射器)。

　　2. 第一層防滲滲漏與否的檢測取決于接收端是否可以收到發射端發射的信號

　　3. 第二層防滲滲漏與否的檢測取決于接收端是否可以收到外部信號發射器發射的信號。

　　4. 中樞電腦實時監控填埋場雙層防滲的密封情況，如果有滲漏發生會提供聲光警報。客戶可以在監控器上查看到所有區域(CombiModule)滲漏與否。通過進一步操作，可以查看電腦經過數學計算的滲漏位置。
