土工膜的完整性是防滲系統安全和有效的保證，可以提高環保防滲施工過程中人工防滲系統的建設和運營管理水平；

　　同時發現和修補防滲系統中高密度聚乙烯(HDPE)土工膜存在的滲漏破損；保障其可靠性和安全性。

土工膜完整性檢測及滲漏檢測方法

　　一、水槍法

　　1、水槍法探測，應能探測到防滲土工膜上不小于1mm的滲漏破損。

　　2、采用水槍法探測時，被探測防滲土工膜下潮濕的砂、土等材料應具有導電性能。

　　3、當存在下列情況時應采取人工措施使防滲土工膜與基礎層貼合：

　　（1）防滲土工膜鋪設存在皺紋或波浪突起;

　　（2）陡坡位置，土工膜自然貼合差;

　　（3）其他防滲土工膜與基礎層貼合差的情況。

　　4、水槍法探測步驟：場地絕緣、埋放電級、設備試驗校準、實際探測、滲漏點分析、復測、報告整理。

　　5、水槍法破損探測前應清理探測區域的雜物，確保探測區域沒有連接到場外的導電物體。用于水槍供水的水源不得和場外相連接。

　　6、水槍法探測前，可采用直徑不大于1mm的金屬導電體進行校準，將導電體刺穿防滲土工膜，一端與防滲土工膜下的導電基礎層連接，另一端置于防滲土工膜之上。然后進行儀器校準，并應以信號最清晰時的參數作為探測基準。

　　7、在防滲土工膜下的基礎層貼合良好條件下，應向土工膜上噴淋水，觀測探測儀發出的聲光報警信號，進行儀器實驗校準，確定設備的測試參數。

　　二、電火花法

　　1、電火花法探測，應能探測到防滲土工膜上不小于1mm的滲漏破損。

　　2、電火花法探測步驟：場地準備、設備試驗校準、實際探測、復測、報告整理。

　　3、電火花法滲漏破損探測時，土工膜上表面應平整、干燥、裸露、無雜物，并應處于絕緣狀態。土工膜應為導電土工膜專用材料，導電層向下鋪設。

　　4、電火花法探測前設備校準可使用直徑約1mm的實際破損孔洞或人工模擬破損孔洞。人工模擬滲漏破損孔洞做法宜采用直徑不大于1mm的金屬導電體刺穿防滲土工膜，使導電體一端與防滲土工膜之下基礎層連接，一端置于防滲土工膜之上。

　　5、電火花法探測應在供電電壓范圍15000V~35000V內調整輸出電壓，確認探測設備可靈敏探測到人工試驗破損漏洞時，為最佳探測參數。

　　6、按擬定的探測網絡布置進行逐點探測，同時觀測電火花和探測儀發出的聲音信號，確定滲漏破損位置。

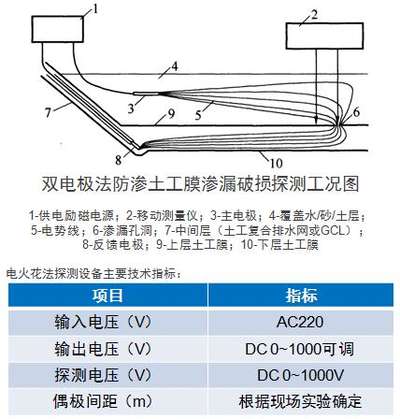

　　三、雙電極法

　　1、雙電極法探測應可探測定位防滲土工膜上不小于6mm的滲漏破損。

　　2、探測時應確保防滲土工膜上鋪設的礫石、砂或土與防滲膜緊密貼合，并應處于濕潤導電狀態。

　　3、雙電極法探測步驟應包括：場地絕緣、埋放電極、設備試驗校準、實際探測、滲漏點分析、復測、報告整理。

　　4、滲漏破損探測前應進行防滲土工膜上、下層的絕緣準備，包括排除被探區域內存在的導電物體和與其他電源接觸的物體，確保防滲邊坡與外界電場阻隔，土工布、粒料層及可能連接到場外的任何導電物體都應隔離。必要時應采取開挖溝槽等措施，對該區域進行絕緣處理。

　　5、應根據預先確定的待測區，安放設備，電源的負極應埋放在防滲土工膜下面，正極應置于防滲土工膜上面。

　　6、探測作業前，應進行滲漏探測設備校準和探測間距的確定。設備校準和確定探測的間距實驗可使用現場實際破損孔洞或實驗室人工模擬破損孔洞。

　　7、人工模擬滲漏破損孔洞應按下列程序操作：

　　（1）開挖防滲土工膜上的覆蓋材料，在防滲土工膜上切割6mm以上的孔洞;

　　（2）采用直徑不小于6mm的金屬導體作為電極，埋入防滲土工膜上，覆蓋層內，保持與防滲土工膜的接觸;

　　（3）同樣方法將另一金屬導體埋設到防滲土工膜下，基底層上面。

　　8、探測前，應進行試驗性探測和探測設備校準。應根據校準的探測參數，結合儀器的覆蓋寬度確定探測的線、點間距，并應符合下列規定：

　　（1）應根據現場試驗確定采用的探測電壓等主要參數;

　　（2）應調校設備儀器的靈敏度;

　　9、應根據校準確定的間距防線，劃分檢測單元格和探測網格，布設探測線、點。

　　10、應根據儀器記錄的數據，使用光柵數據格式或輪廓圖分析數據，繪制出各區域線、點的數據曲線圖，根據曲線圖查找并確定滲漏點的位置。

　　11、破損孔洞修補完成后應對5m半徑范圍內的防滲土工膜復測，直至確認沒有滲漏破損為止。

　　四、高密度電阻率法

　　1、數據量豐富且實現了自動化或半自動化采集;

　　2、受場地干擾小;

　　3、可形象直觀的反映出地下不同性質介質變化及異常體的產狀和深度。

　　適用于運行期或封場后填埋場滲漏污染范圍圈定，確定后續修復方案。

土工膜完整性檢測的必須要性

　　1、可檢測出任意形狀的破裂

　　土工膜滲漏破損探測可檢測出任意形狀的開口、穿孔、縫隙、撕裂、穿刺、裂紋、孔洞、切口或者類似破裂;

　　破損可造成液體或固體通過，從而造成防滲處理不合格。

　　2、滲漏破損探測方法定位準確

　　土工膜破損檢測能夠準確定位破損的滲漏位置;

　　土工膜破損探測記錄探測過程，出具探測技術報告。

　　3、防滲漏破損探測應用領域廣泛

　　土工膜破損探測可用于工業水池、魚塘、人工湖、蒸發塘、水利水電、隧道、垃圾填埋場;

　　填埋場覆蓋、調節池浮蓋、赤泥堆場、尾礦庫、渣場、固體廢棄物貯存場、危險廢棄物貯存場等;
